یکی از متداولترین و پرموارد استفادهترین گونهها پمپ های جابجایی Gear Pumps پمپ دنده ای مثبت محسوب میشوند. این پمپ ها به دلیل ساختار ساده، راندمان بالا و قابلیت کارکرد در فشارها و دماهای متنوع در صنایع مختلف به طور گسترده استفاده میشوند.
معرفی و اجزای سازه
پمپ با مکانیزم چرخدنده وسیلهای مکانیکی است که با استفاده از جفت دنده ها، سیال را از ورودی مکیده و به سمت خروجی هدایت میکند. این ساختار باعث ایجاد یک جریان یکنواخت و بدون ضربه میشود.
اجزای اصلی پمپ با مکانیزم چرخدنده
1- محفظهای که تمام اجزاء را در خود جای میدهد. (Housing) بدنه پمپ دنده ای هیدرولیک
2-شامل یک دنده محرک و یک یا چند دنده متحرک. (Gears) دندهها
3-برای پشتیبانی از چرخش دندهها. (Bearings) یاتاقانها
4-برای جلوگیری از نشتی سیال. (Seals) سیلها
مبانی طراحی و طرز کار
| کارکرد بر پایه جابجایی مثبت است؛ به این معنی که در هر دور چرخش، حجم استانداردی از سیال جابجا میشود. طراحی بدنه معمولا به گونهای است که میتواند فشارهای بالا و تغییرات دما را تحمل کند. فاصله بین دندهها و بدنه اهمیت زیادی در جلوگیری از درز و نشتی دارد. روغنکاری بین دندهها به منظور کاهش سایش و حرارت الزامی است. |
گونهها پمپ با مکانیزم چرخدنده
External Gear Pump پمپ با مکانیزم چرخدنده خارجی ۳.۱
عملکرد: دو دنده در یک محفظه- .دارای دو دنده مجزا که هر یک روی شافت مستقل قرار دارند ویژگیها: مناسب- .با فاصله مشخصی میچرخند تا سیال را از ورودی به خروجی منتقل کنند- .برای سیاالت با ویسکوزیته متوسط تا باال، مقاومت در برابر خوردگی با مواد پوششی مناسب محدودیتها: حساس به وجود ذرات و نیاز به دقت در تراز هندسی بین دو دنده.
Internal Gear Pump پمپ با مکانیزم چرخدنده داخلی ۳.۲
عملکرد: دنده داخلی که- .شامل یک دنده داخلی و یک دنده ماهوارهای که درون آن قرار میگیرد- .به صورت خارج از مرکز میچرخد با دنده ماهوارهای همراه است تا فضای کاری را ایجاد کند دبی-ویژگیها: معمولا قادر به کار با ویسکوزیتههای باالتر و فشارهای باال است؛ نسبتهای فشار محدودیتها: طراحی پیچیدهتر و معمولا نیازمند محاسبات دقیق برای- .بالا را ارائه میدهد جلوگیری از برخورد دندهها با بدنه.
Lobe Pump پمپ با مکانیزم چرخدنده با لوب ۳.۳
شباهت زیادی به پمپ با مکانیزم چرخدنده دارد اما در آن به جای دنده از لبههای گرد استفاده میشود ویژگیها: ساختار- .عملکرد: لوبها با هم کار میکنند تا سیال را به سمت خروجی هدایت کنند محدودیتها:- .سادهتر در برخی موارد، مناسب برای مایعات با ویسکوزیته پایین تا متوسط ممکن است پالس یا ضربههای بیشتری نسبت به پمپهای دندهای با دندههای کوچکتر ایجاد کند.
مکانیزم عملکرد
پمپ با مکانیزم چرخدنده با درگیر شدن دندهها، حجم سیال را از یک سمت ورودی به سمت خروجی منتقل هنگام ورود سیال به ورودی- .میکند. فاصله بین دندهها و بدنه مانع بازگشت سیال می شود پمپ، داخلی حجمهای منظم بالا رونده تشکیل میشود که به دنبال چرخش دندهها به سمت فاصلههای بین دندهها به عنوان کانالهای کوچکی عمل میکنند که- .خروجی هدایت میشود در خروجی، سیال به دلیل تفاوت فشار- .سیال را با پخش مشخصی در هر دور جابجا میکنند عیب یابی معمول شامل بررسی نشتی،- .بین ورودی و خروجی به سمت خروجی هدایت میشود سایش دندهها، و خرابی مهر و مومها است.
برتریها و محدودیتها
برتریها
ساختار ساده و بادوام توانایی انتقال سیاالت با ویسکوزیته بالا
جریان ثابت و بدون نوسان
توان فعالیت در فشار زیاد و محیطهای دارای آلودگی کم
محدودیتها
| حساس به ذرات جامد معلق در سیال نیاز به روانکاری منظم برای کاهش سایش و گرمای ناخواسته حساسیت به تغییرات دمایی و افت فشار در برخی خطوط امکان وجود ناپایداری لرزشی در برخی طراحیها |
موارد استفادهها
صنایع غذایی انتقال- صنعت نفت و گاز- :پمپهای دندهای در صنایع زیر پرموارد استفاده هستند صنایع کاغذ و فرآیندهای مرتبط با- ماشین آلات هیدرولیک- صنایع شیمیایی- روغن و شربت صنایع پالستیک و پلیمری برای انتقال رزینها و مواد افزودنی- روانکاری و انتقال روانکارها
روغنهای سوختی و سوختهای دارای ویسکوزیته- روغنهای صنعتی و گریسها- :منابع سیال سیاالت شیمیایی کم و متوسط خورنده با- روانکارهای صنعتی با درجات مختلف ویسکوزیته- باالا و ماده پوششی مناسب
عوامل انتخاب پمپ با مکانیزم چرخدنده
نوع سیال: ویسکوزیته، حاللیت در آب، خورنده بودن
دمای کاری: محدوده دمایی که پمپ میتواند برای سیال تحمل کند
فشار مورد نیاز: فشار خروجی مطلوب و محدوده فشار کاری
نرخ جریان (دبی): مقدار سیال که باید در واحد زمان منتقل شود
ویسکوزیته و ذرات معلق: نحوه مقابله با سایش و انسداد
سگاری مواد با سیال: انتخاب مواد بدنه، دندهها، سیلها
هزینههای نگهداری و سرویس: دسترسی به قطعات، عمر مهر و مومها
فضایی و وزن سیستم: ابعاد نصب و وزن پمپ
نویز و لرزش: میزان نویز و ناهمگونی در عملکرد
انتخاب- تعیین ویژگیهای سیال و شرایط عملیاتی- :شیوههای برگزیدن به صورت گام به گام
ارزیابی مواد و آب بندی برای سازگاری با سیال- نوع پمپ دندهای (خارجی، داخلی یا لوب)
در نظر گرفتن- محاسبه دبی هدف و فشار خروجی با استفاده از منحنیهای پمپ و سیستم مقایسه هزینههای سرمایهای و عملیاتی
برداشت از سیستمهای ایمنی و طراحی برای احتیاط نظیر مصرف برق و نیاز به نگهداری
: سرویس و رفع ایراد
بررسی و تعویض سیلها به طور منظم
روانکاری منظم با روانکارهای مناسب برای پمپهای با پمپهای دندهای
بررسی سایش دندهها و یاتاقانها و تعویض در صورت نیاز
بررسی نشتی در اتصاالت ورودی و خروجی
کنترل دمای کارکرد و اطمینان از تهویه مناسب
بررسی شاخصهای صدا و لرزش به منظور تشخیص مشکالت زودهنگام
پاکسازی و تمیزکاری داخلی برای جلوگیری از انسداد
آزمایش فشار و دبی برای تشخیص نشت یا انسداد در سیستم
بررسی وضعیت مهر و مومهای دوبل یا حلقه های دور
نگهداری جایگزینی با قطعات
نگهداری پیشگیرانه با برنامه زمانی مشخص
روشهای نگهداری انجام سرویسها
ثبت دقیق گزارشهای سرویس و رفع ایراد- اصلی با استاندارد کیفی دورهای بر اساس سازنده و دستورالعملهای استاندارد
جداول فنی
| مقدار نمونه | ویژگی | |
| لیتر بر دقیقه20 | دبی | |
| بار150 | فشار کاری | |
| درجه سانتیگراد120 | دمای کاری | |
| نکته: مقادیر ارائه شده در جدول نمونه میباشند و برای طراحی نهایی باید به منحنیهای پمپ و شرایط سیال با سازنده مراجعه شود. سایر دادههای فنی که معموال در جداول اضافه میشوند عبارتند از: |
| )RPM حداکثر سرعت چرخش) )ISO، APIکالس ایمنی و استانداردهای اعمالی (مثال جنس بدنه و دندهها (مثال فوالد زنگنزن، برنجی، آلیاژهای ویژه)محدوده دمای روغن کار (نوع روغن و نقطه ریزش فشار خروجی و ورودی در شرایط عادی و حداکثر تحمل لرزش و نویز توان مصرفی بر حسب کیلووات |

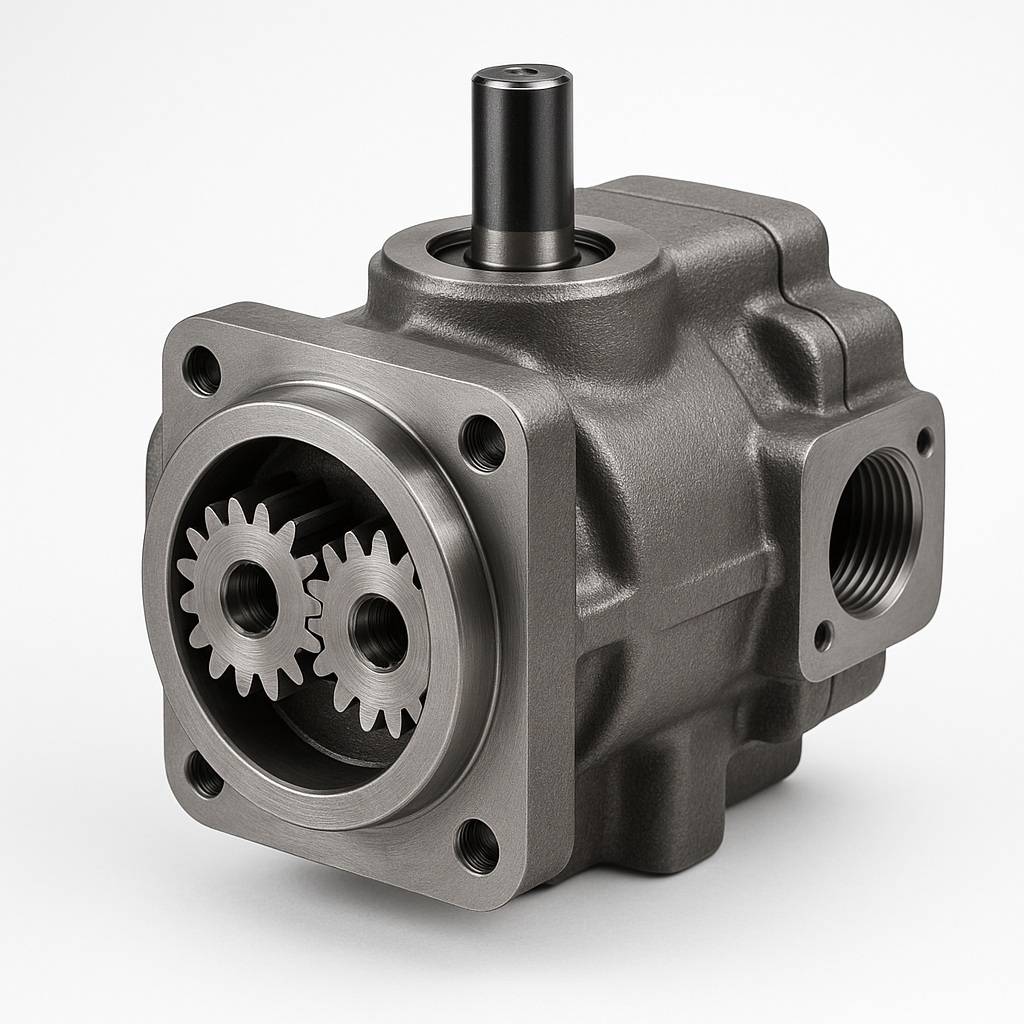

تصاویر کالبدی و صنعتی
: جمع بندی
پمپ دنده ایREXPORT با مکانیزم چرخدنده با ویژگی های منحصربهفرد خود، یکی از انتخابهای اصلی در بسیاری از خطوط تولید و فرآیندهای صنعتی است. انتخاب درست و نگهداری مناسب این پمپ میتواند طول عمر و راندمان سیستم را به حداکثر برساند.
کتابها و راهنماهای استاندارد در زمینه پمپهای- :فهرست منابع پیشنهادی برای تکمیل محتوا مرتبط با پمپ ها، مهر وAPI وISO استانداردهای صنعتی- دندهای و پمپهای جابجایی مثبت
